Motor cửa cuốn là bộ phận cốt lõi quyết định khả năng vận hành, độ an toàn và độ bền của toàn bộ hệ cửa. Để chọn đúng motor và sử dụng hiệu quả, người dùng cần hiểu rõ cấu tạo motor cửa cuốn, nguyên lý hoạt động, các bộ phận quan trọng như động cơ điện, hộp giảm tốc, phanh điện từ, công tắc hành trình, cũng như khả năng tích hợp điều khiển thông minh hiện nay.
Tổng quan về motor cửa cuốn
Motor cửa cuốn là gì?
Motor cửa cuốn là cụm truyền động giúp cửa đóng/mở tự động bằng cách chuyển đổi điện năng thành cơ năng để tạo lực kéo/nâng. Motor thường làm việc cùng hộp giảm tốc và cơ cấu truyền lực để đủ mô-men xoắn nâng bộ nan cửa theo tải trọng. Chọn motor đúng công suất và chất lượng ảnh hưởng trực tiếp đến độ bền, mức độ an toàn (giữ cửa ổn định) và độ êm khi vận hành.
Motor cửa cuốn hoạt động như thế nào?
Khi nhận lệnh từ remote hoặc nút bấm, bộ điều khiển cấp điện cho motor quay theo chiều lên hoặc xuống. Chuyển động quay được hộp giảm tốc giảm tốc độ và tăng mô-men, rồi truyền qua nhông xích hoặc bánh răng sang trục cuốn để cuốn – nhả nan cửa, tạo quá trình nâng – hạ. Công tắc hành trình xác định điểm dừng trên – dưới, giúp cửa dừng đúng vị trí và bảo vệ motor khỏi chạy quá hành trình.

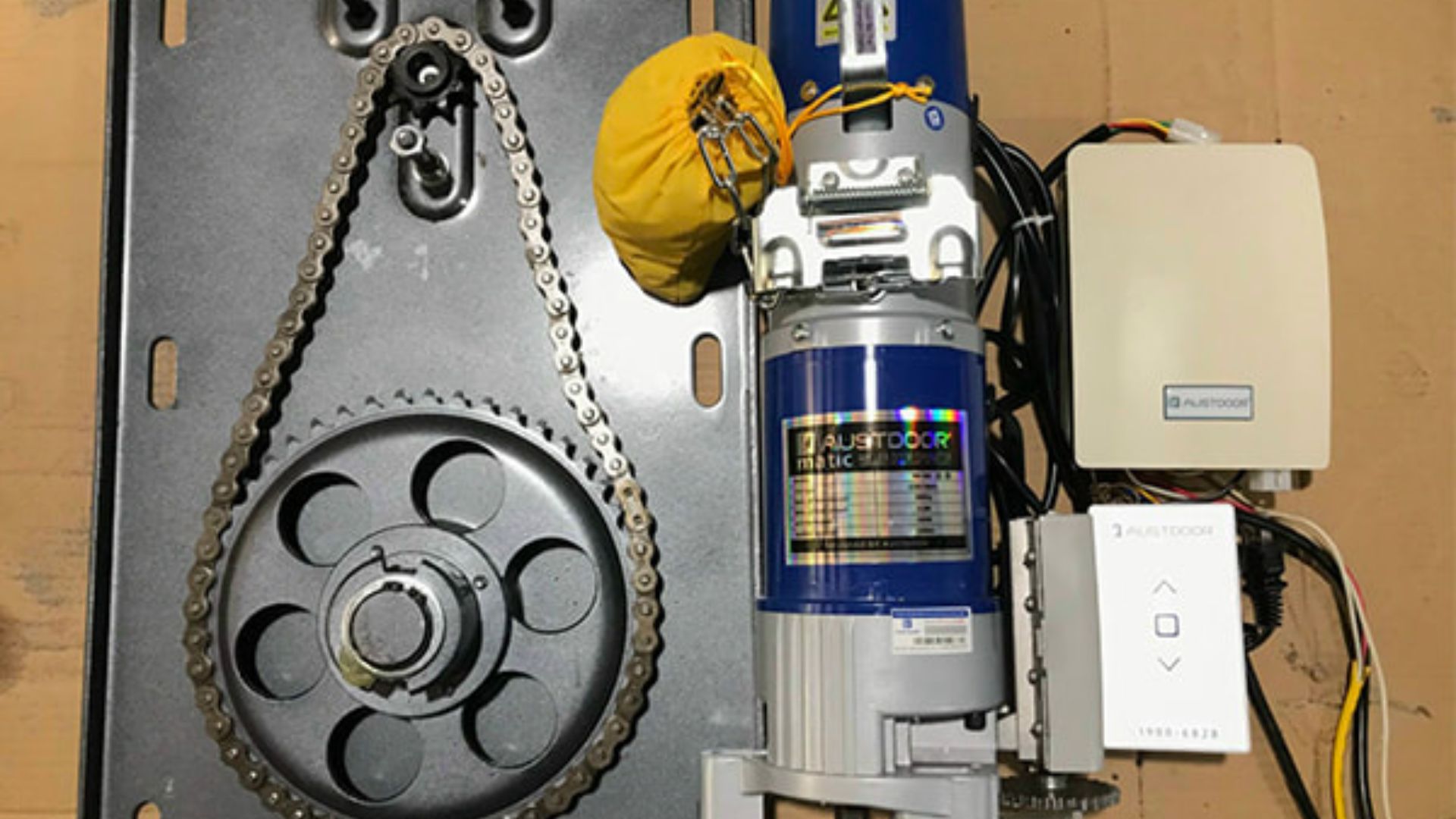

Cấu tạo motor cửa cuốn chi tiết (phần quan trọng nhất)

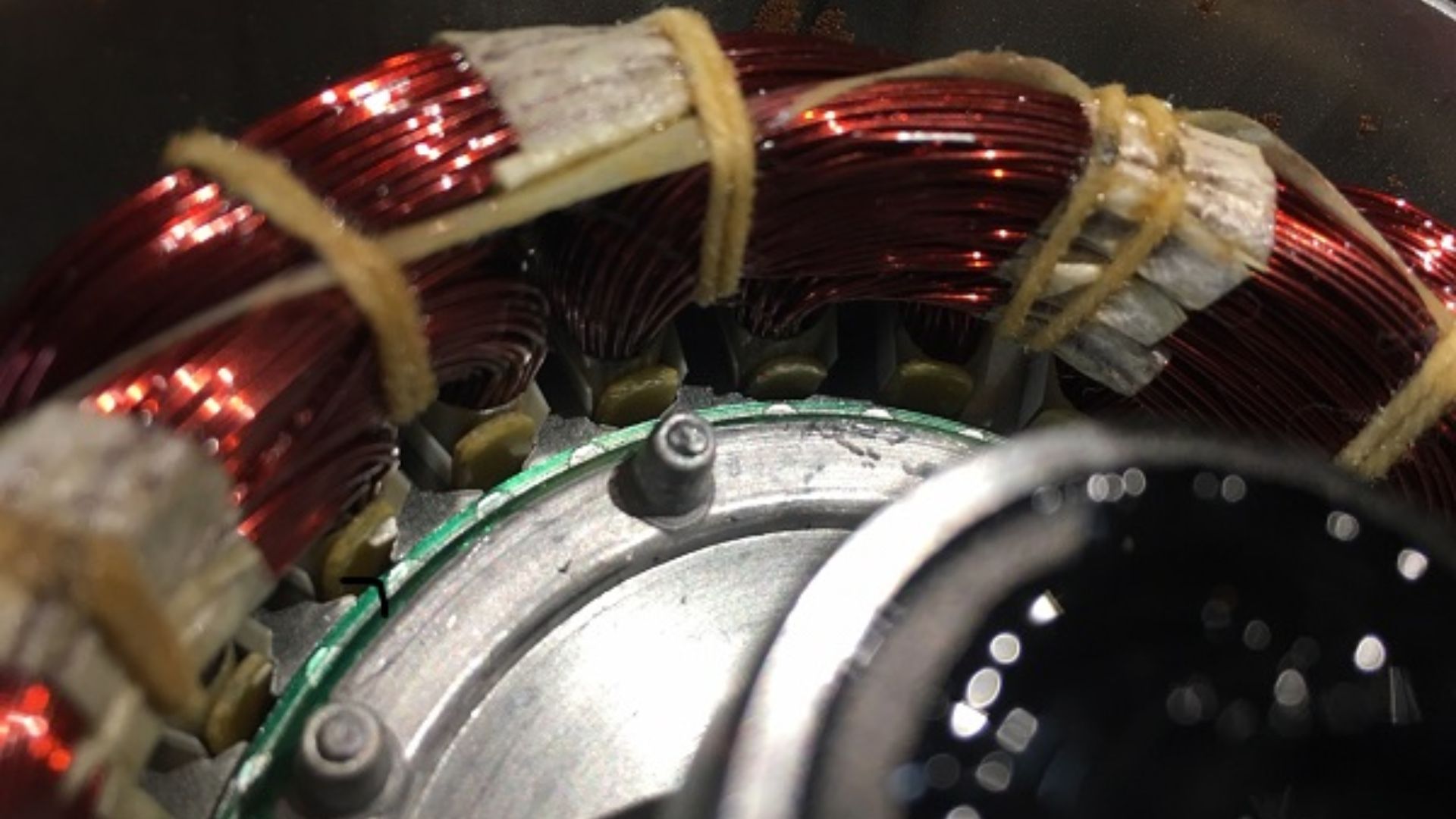

Động cơ điện (Motor điện)
Động cơ điện là bộ phận tạo lực kéo chính của motor cửa cuốn, thường sử dụng động cơ AC nhờ khả năng làm việc ổn định và phù hợp với nguồn điện dân dụng. Công suất motor được lựa chọn theo tải trọng cửa, phổ biến từ 300kg, 500kg, 800kg đến 1000kg hoặc cao hơn với cửa lớn. Động cơ quyết định trực tiếp khả năng nâng hạ, độ ổn định và tuổi thọ vận hành của cửa cuốn.
Hộp giảm tốc
Hộp giảm tốc có nhiệm vụ giảm tốc độ quay của động cơ và tăng mô-men xoắn, giúp motor cửa cuốn quay chậm nhưng đủ lực nâng bộ nan cửa nặng. Nhờ cơ cấu bánh răng bên trong, lực được khuếch đại để cửa vận hành êm và an toàn. Chất lượng hộp giảm tốc ảnh hưởng lớn đến độ bền, khả năng chịu tải lâu dài và mức độ tiếng ồn khi motor hoạt động.

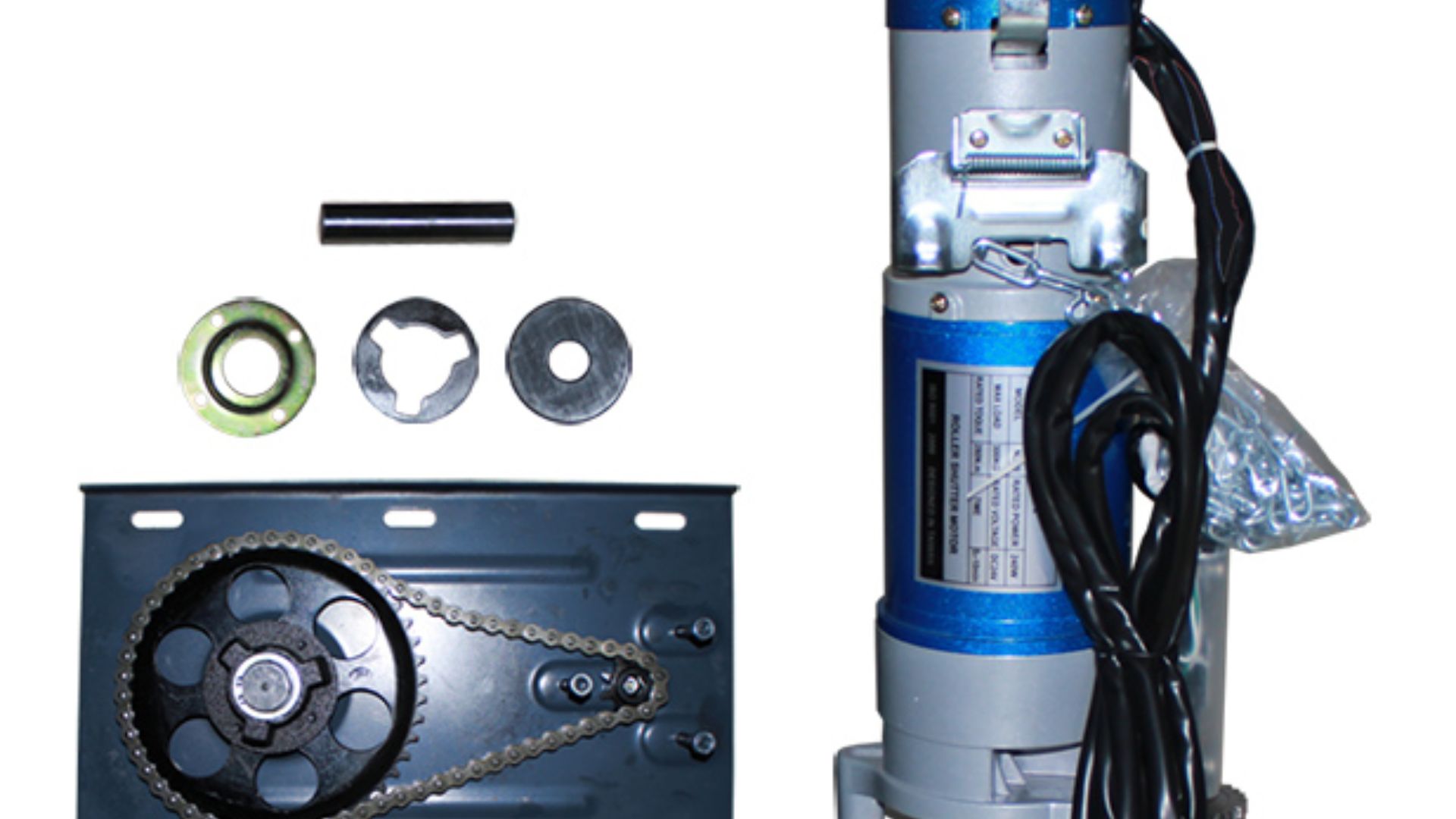

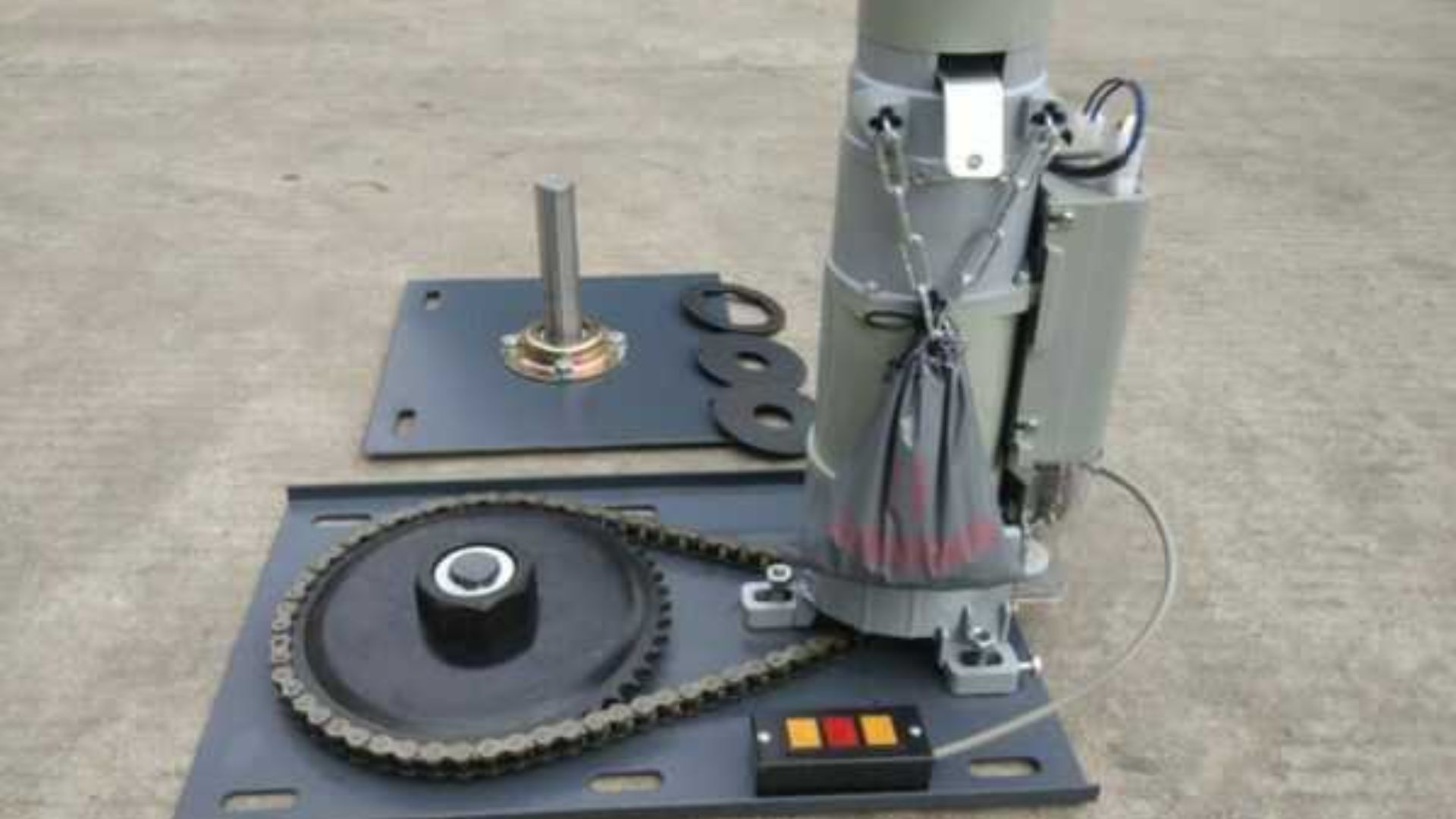

Trục motor và nhông xích (hoặc cơ cấu truyền động)
Bộ phận trục motor và nhông xích hoặc bánh răng có vai trò truyền lực từ motor sang trục cuốn. Với motor xích, lực được truyền qua xích và nhông, phù hợp cửa lớn, tải nặng. Motor bánh răng truyền lực trực tiếp, gọn và êm hơn. Sau thời gian sử dụng, các chi tiết này có thể hao mòn, biểu hiện qua tiếng kêu lớn, rung hoặc trượt khi nâng hạ.
Phanh điện từ (phanh motor)
Phanh điện từ là cơ cấu an toàn giúp giữ cửa đứng yên khi ngừng cấp điện hoặc mất điện đột ngột. Khi motor dừng, phanh lập tức khóa trục, ngăn hiện tượng cửa trôi hoặc tụt xuống. Nếu phanh yếu hoặc hỏng, cửa cuốn có thể trượt chậm hoặc tụt nhanh, gây mất an toàn và ảnh hưởng trực tiếp đến người và tài sản phía dưới.
Công tắc hành trình (limit switch)
Phanh điện từ là cơ cấu an toàn giúp giữ cửa đứng yên khi ngừng cấp điện hoặc mất điện đột ngột. Khi motor dừng, phanh lập tức khóa trục, ngăn hiện tượng cửa trôi hoặc tụt xuống. Nếu phanh yếu hoặc hỏng, cửa cuốn có thể trượt chậm hoặc tụt nhanh, gây mất an toàn và ảnh hưởng trực tiếp đến người và tài sản phía dưới.
Bộ điều khiển motor (control box)
Công tắc hành trình có nhiệm vụ giới hạn điểm dừng trên và dưới của cửa cuốn, giúp motor tự ngắt khi cửa đạt vị trí cài đặt. Việc điều chỉnh đúng công tắc hành trình giúp cửa dừng chính xác, tránh kéo quá mức gây hỏng motor. Khi bộ phận này lỗi hoặc chỉnh sai, thường xuất hiện tình trạng cửa không dừng đúng điểm hoặc motor kêu nhưng cửa không di chuyển.
Các bộ phận hỗ trợ và an toàn trong motor cửa cuốn
Bộ lưu điện (UPS cửa cuốn)
Bộ lưu điện cửa cuốn giúp motor tiếp tục hoạt động khi mất điện lưới, đảm bảo cửa vẫn đóng hoặc mở bình thường trong các tình huống khẩn cấp. UPS được kết nối trực tiếp với bộ điều khiển motor, cung cấp nguồn điện dự phòng trong thời gian ngắn. Thiết bị này không làm tăng công suất motor nhưng đóng vai trò quan trọng trong đảm bảo an toàn và tính liên tục khi sử dụng cửa cuốn.
Hệ thống đảo chiều và chống kẹt
Hệ thống đảo chiều và chống kẹt sử dụng cảm biến dòng hoặc cảm biến lực để phát hiện vật cản khi cửa cuốn đang đóng. Khi gặp lực cản bất thường, motor sẽ tự động dừng hoặc đảo chiều, giảm nguy cơ kẹp người và hư hỏng vật dụng. Đây là bộ phận an toàn quan trọng, đặc biệt cần thiết với cửa cuốn gia đình, nhà có trẻ em hoặc khu vực lưu thông thường xuyên.
Remote điều khiển và nút bấm âm tường
Remote và nút bấm âm tường là thiết bị gửi lệnh mở, đóng hoặc dừng cửa tới bộ điều khiển motor. Chúng kết nối thông qua tín hiệu điều khiển riêng của từng hãng motor. Tuy nhiên, remote truyền thống có giới hạn về khoảng cách, dễ thất lạc và khó kiểm soát người dùng, nên ngày càng được kết hợp hoặc thay thế bằng các giải pháp điều khiển thông minh.
Xem thêm: Nguyên lý hoạt động của cổng tự động, điều khiển từ xa
Phân loại motor cửa cuốn theo cấu tạo
Motor cửa cuốn được phân loại dựa trên vị trí lắp đặt, cơ cấu truyền động và tải trọng thiết kế, giúp người dùng lựa chọn đúng loại motor phù hợp với kích thước cửa và tần suất sử dụng. Việc chọn đúng cấu tạo motor không chỉ đảm bảo cửa vận hành ổn định mà còn tránh quá tải, giảm hao mòn và tăng tuổi thọ hệ thống.
- Motor cửa cuốn trong và motor ngoài: Motor trong được lắp phía trong nhà, gọn gàng và dễ bảo vệ khỏi môi trường; motor ngoài lắp bên ngoài, thuận tiện thi công với cửa lớn nhưng cần che chắn tốt để tránh mưa nắng.
- Motor xích và motor ống: Motor xích sử dụng nhông xích truyền lực, phù hợp cửa lớn, tải nặng; motor ống có cấu tạo tích hợp trong trục cuốn, gọn nhẹ, thường dùng cho cửa tải nhẹ đến trung bình.
- Motor cửa cuốn tải trọng nhẹ – trung – nặng: Phân loại dựa vào công suất motor và hộp giảm tốc; chọn đúng tải trọng giúp motor làm việc trong giới hạn thiết kế, tránh hiện tượng yếu lực, nóng motor hoặc hư hỏng sớm.
Các lỗi thường gặp liên quan đến cấu tạo motor cửa cuốn
Motor kêu to, rung mạnh
- Nguyên nhân: Hộp giảm tốc mòn bánh răng, thiếu dầu bôi trơn hoặc nhông xích giãn, lệch trục khiến truyền lực không đều.
- Cách khắc phục: Kiểm tra và bổ sung dầu hộp số, căn chỉnh lại nhông xích; nếu bánh răng mòn nặng cần thay thế để tránh hư hỏng lan sang motor.
Cửa cuốn không dừng đúng điểm
- Nguyên nhân: Công tắc hành trình bị lệch, tiếp điểm kém hoặc điều chỉnh limit trên/dưới chưa đúng.
- Cách khắc phục: Cài đặt lại công tắc hành trình theo đúng vị trí đóng – mở mong muốn; kiểm tra và thay thế limit switch nếu đã xuống cấp.
Cửa cuốn tụt khi mất điện
- Nguyên nhân: Phanh điện từ yếu, mòn hoặc không khóa trục khi ngắt điện.
- Cách khắc phục: Kiểm tra tình trạng phanh, vệ sinh hoặc thay phanh điện từ để đảm bảo cửa được giữ cố định khi motor dừng.
Motor yếu, không kéo nổi cửa
- Nguyên nhân: Chọn motor sai công suất so với tải trọng cửa hoặc cơ cấu truyền lực bị hao mòn làm thất thoát lực kéo.
- Cách khắc phục: Đánh giá lại trọng lượng cửa để chọn motor phù hợp; đồng thời kiểm tra, thay thế các chi tiết truyền lực đã mòn để motor hoạt động hiệu quả.
Kinh nghiệm chọn motor cửa cuốn phù hợp ngay từ đầu
Chọn đúng motor cửa cuốn ngay từ đầu giúp cửa vận hành ổn định, an toàn và tránh các sự cố quá tải trong quá trình sử dụng. Việc lựa chọn nên dựa trên đặc điểm thực tế của cửa và nhu cầu vận hành lâu dài, thay vì chỉ so sánh giá hoặc công suất danh nghĩa.
- Chọn theo tải trọng và kích thước cửa: Xác định chính xác trọng lượng bộ nan và chiều rộng cửa để chọn motor có công suất phù hợp, tránh tình trạng motor yếu hoặc làm việc quá tải.
- Chọn theo tần suất sử dụng: Cửa đóng mở nhiều lần trong ngày cần motor có hộp giảm tốc bền, khả năng tản nhiệt tốt và thiết kế phù hợp vận hành liên tục.
- Ưu tiên motor dễ tích hợp smart home: Nên chọn motor có bộ điều khiển tương thích, dễ kết nối thiết bị điều khiển thông minh để thuận tiện nâng cấp và mở rộng trong tương lai.
Motor cửa cuốn không chỉ là thiết bị truyền động mà còn ảnh hưởng trực tiếp đến độ an toàn, độ bền và trải nghiệm sử dụng lâu dài. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và lựa chọn giải pháp phù hợp ngay từ đầu sẽ giúp hệ cửa vận hành ổn định và dễ nâng cấp về sau. Với các giải pháp cửa tự động do IoT Minh Hoàng cung cấp, hệ thống cổng tự động có thể được tối ưu theo hướng an toàn hơn, tiện lợi hơn và sẵn sàng cho điều khiển thông minh.
