Công tắc hai cực là thiết bị đóng cắt được sử dụng phổ biến trong các hệ thống điện yêu cầu mức độ an toàn cao. Khác với công tắc một cực chỉ ngắt dây nóng, công tắc 2 cực cho phép ngắt đồng thời cả dây pha (L) và dây trung tính (N). Trong bài viết này, bạn sẽ được tìm hiểu công tắc hai cực là gì, cấu tạo, nguyên lý hoạt động, cách đấu dây đúng kỹ thuật và những lưu ý quan trọng khi lựa chọn, lắp đặt.

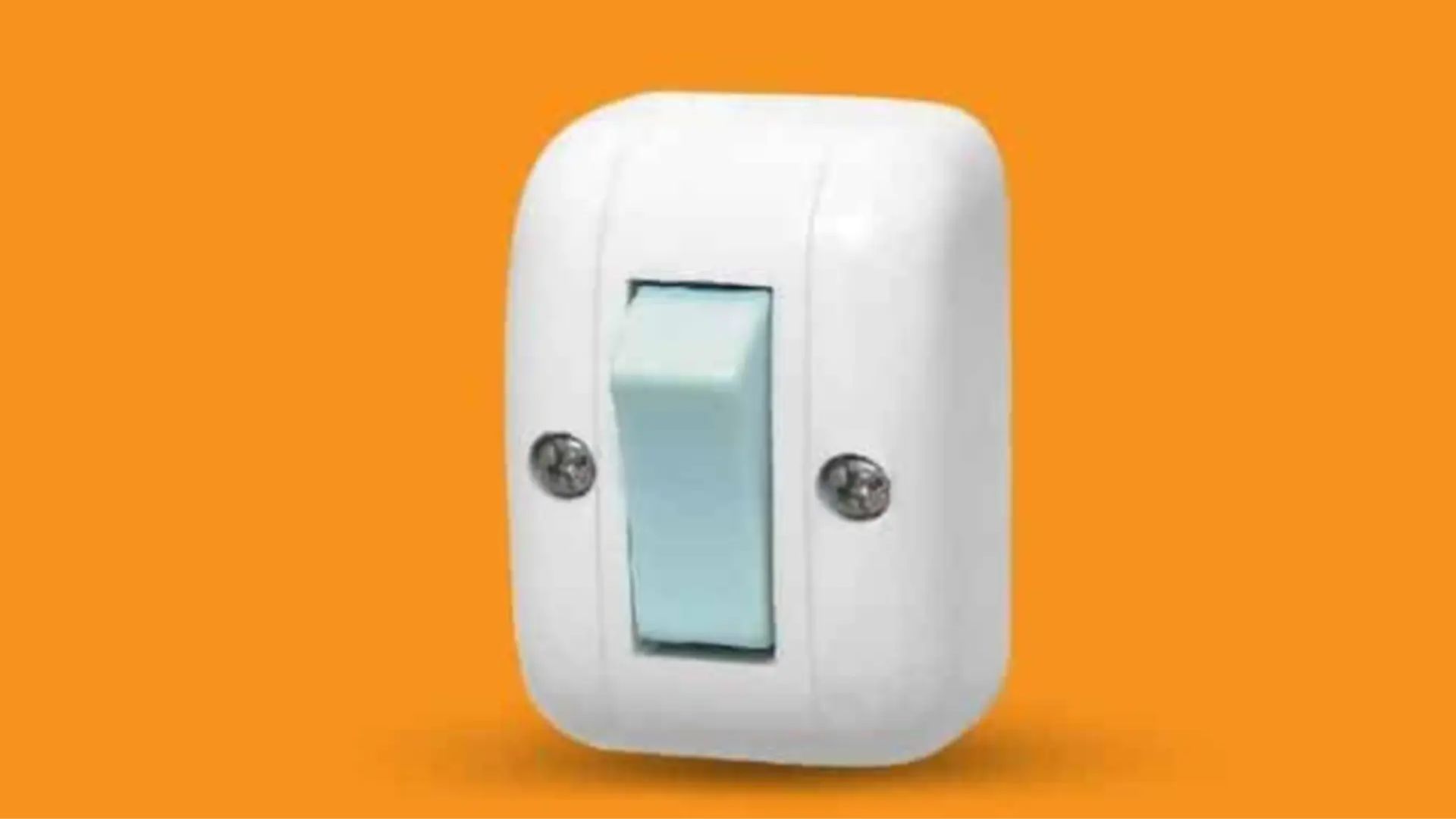

Công tắc hai cực là gì?
Công tắc hai cực hay công tắc ON/OFF là loại công tắc điện có khả năng ngắt đồng thời cả dây nóng (L) và dây nguội (N) trong cùng một thao tác đóng/ngắt. Khác với công tắc một cực chỉ cắt dây pha, công tắc hai cực giúp cô lập hoàn toàn thiết bị khỏi nguồn điện khi ở trạng thái OFF. Nhờ đó, mức độ an toàn điện được nâng cao rõ rệt, đặc biệt trong các hệ thống yêu cầu kiểm soát nguồn chặt chẽ.
Mục đích chính của việc sử dụng công tắc hai cực là cách ly hoàn toàn thiết bị khi không hoạt động, từ đó hạn chế nguy cơ rò điện, chập cháy hoặc điện áp dư trên đường dây. Loại công tắc này thường được ưu tiên cho các thiết bị công suất lớn, môi trường ẩm ướt hoặc khu vực cần an toàn điện cao, giúp bảo vệ cả người dùng lẫn thiết bị trong quá trình vận hành và bảo trì.
Cấu tạo của công tắc ON/OFF gồm những gì?
Các bộ phận chính của công tắc ON/OFF
Về mặt cấu tạo, công tắc hai cực gồm 4 bộ phận chính và mỗi phần đều có vai trò rõ ràng, giúp công tắc vận hành ổn định và an toàn trong quá trình sử dụng.
- Hai tiếp điểm đóng/ngắt riêng biệt cho L và N: cho phép ngắt hoàn toàn nguồn điện cấp vào thiết bị.
- Cơ cấu điều khiển: dạng nhấn hoặc cần gạt, truyền lực cơ học để đóng hoặc ngắt đồng thời hai tiếp điểm.
- Vỏ cách điện: làm từ nhựa kỹ thuật hoặc vật liệu chống cháy, đảm bảo an toàn khi thao tác.
- Chân đấu dây (input/output): gồm đầu vào nguồn và đầu ra tải, được bố trí rõ ràng để đấu dây chính xác.
Ký hiệu trên thân công tắc
Trên thân công tắc ON/OFF, nhà sản xuất thường in sẵn các ký hiệu kỹ thuật nhằm hỗ trợ nhận dạng và lắp đặt đúng cách. Việc hiểu đúng các ký hiệu này giúp tránh đấu sai dây, giảm rủi ro mất an toàn điện.
- Ký hiệu L và N: lần lượt tương ứng với dây nóng (Line) và dây nguội (Neutral).
- L in / L out và N in / N out: phân biệt rõ đầu vào nguồn và đầu ra tải cho từng cực.
- Dấu mũi tên hoặc sơ đồ nhỏ: giúp người lắp đặt xác định chiều đấu dây nhanh và chính xác hơn.
Nguyên lý hoạt động của công tắc ON/OFF
Trạng thái ON
Khi công tắc hai cực ở trạng thái ON, hai tiếp điểm của dây nóng (L) và dây nguội (N) cùng lúc được đóng lại. Dòng điện lúc này đi từ nguồn qua cả hai cực của công tắc đến thiết bị, tạo thành mạch điện hoàn chỉnh.
Trạng thái OFF
Khi chuyển công tắc sang trạng thái OFF, cả hai tiếp điểm L và N đều được ngắt đồng thời. Điều này giúp thiết bị được cách ly hoàn toàn khỏi nguồn điện, không còn dòng điện hay điện áp dư tồn tại trên đường dây.
Ưu điểm của công tắc ON/OFF
Nhờ khả năng ngắt đồng thời cả dây nóng và dây nguội, công tắc hai cực mang lại nhiều lợi ích rõ rệt về an toàn và độ bền hệ thống, đặc biệt trong các ứng dụng yêu cầu kiểm soát nguồn điện chặt chẽ.
- An toàn điện cao: hạn chế rò rỉ điện và nguy cơ giật điện, đặc biệt hiệu quả trong môi trường ẩm ướt như nhà tắm, nhà bếp hoặc khu vực ngoài trời.
- Bảo vệ thiết bị tốt hơn: phù hợp cho các thiết bị tải lớn như bình nóng lạnh, motor, máy bơm, máy sưởi, giúp cách ly nguồn hoàn toàn khi không sử dụng.
- Tiện lợi khi bảo trì, sửa chữa: đảm bảo thiết bị không còn điện áp dư, giúp quá trình kiểm tra và bảo dưỡng diễn ra an toàn và thuận tiện hơn.
Nhược điểm của công tắc hai cực
Bên cạnh những lợi ích về an toàn, công tắc hai cực cũng tồn tại một số hạn chế nhất định mà người dùng cần cân nhắc trước khi lựa chọn và lắp đặt.
- Chi phí cao hơn: giá thành thiết bị và vật tư đi kèm thường cao hơn so với công tắc một cực, đặc biệt với các dòng công suất lớn hoặc tích hợp tiêu chuẩn an toàn cao.
- Yêu cầu lắp đặt đúng kỹ thuật: người thi công cần xác định chính xác dây nóng (L) và dây nguội (N), đồng thời đấu dây đúng vị trí input/output để đảm bảo công tắc hoạt động hiệu quả.

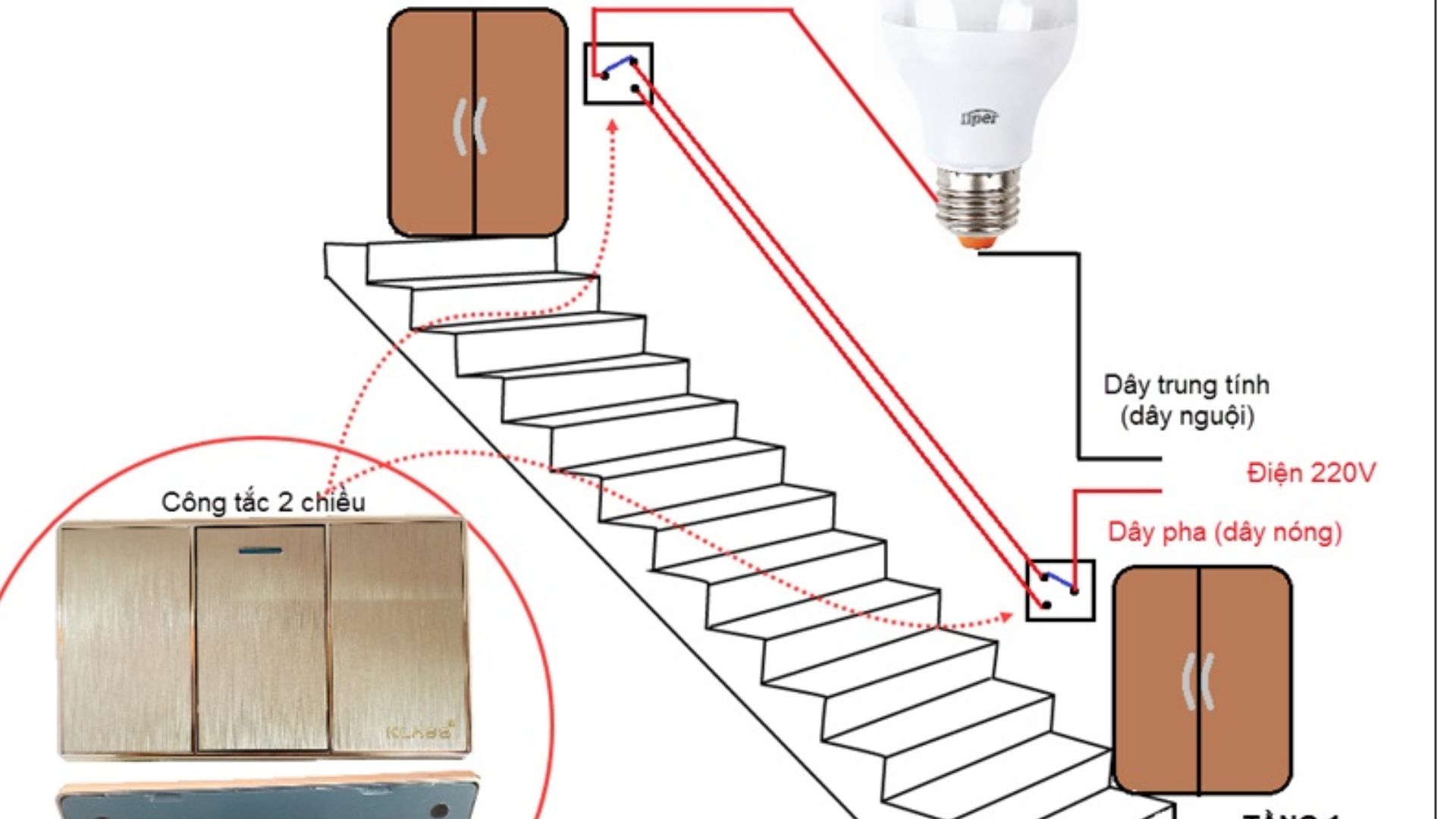

Ứng dụng của công tắc ON/OFF trong thực tế
Nhờ khả năng cách ly hoàn toàn nguồn điện, công tắc hai cực được sử dụng rộng rãi trong nhiều hệ thống điện khác nhau, từ dân dụng đến công nghiệp và các môi trường có yêu cầu an toàn cao.
- Điện dân dụng: lắp đặt cho nhà tắm, nhà bếp, bình nóng lạnh, máy bơm nước nhằm giảm nguy cơ rò điện và đảm bảo an toàn cho người sử dụng.
- Điện công nghiệp: dùng cho motor, máy móc và thiết bị sản xuất cần ngắt hoàn toàn nguồn điện khi bảo trì hoặc sửa chữa.
- Hệ thống ngoài trời và môi trường ẩm: phù hợp với các vị trí dễ tiếp xúc nước hoặc độ ẩm cao, giúp hạn chế chập điện và sự cố điện ngoài ý muốn.

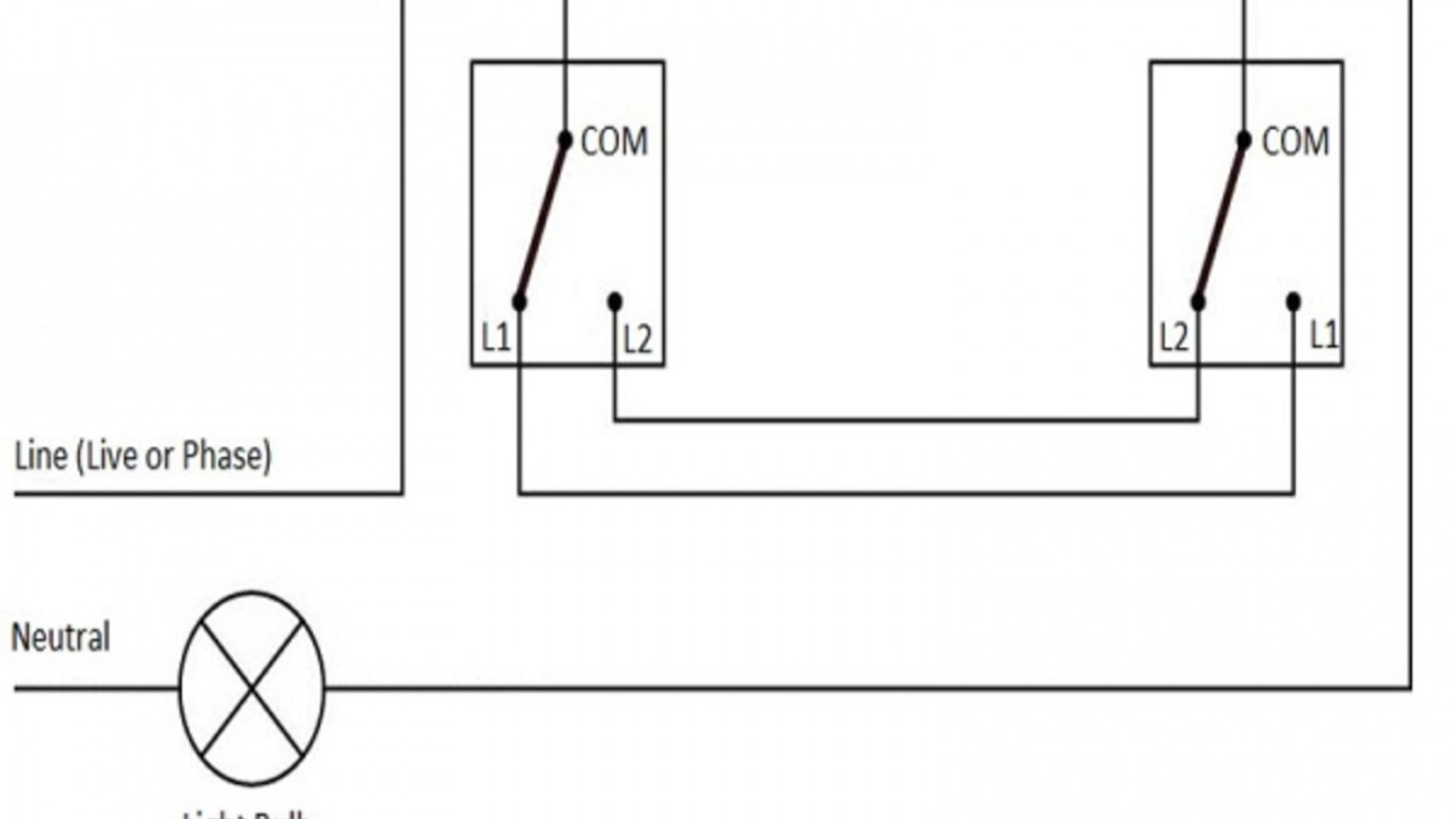

Sơ đồ đấu dây công tắc ON/OFF
Mô tả sơ đồ đấu dây chuẩn:
Lưu ý khi đấu dây công tắc ON/OFF:
- Để công tắc hoạt động đúng nguyên lý và đảm bảo an toàn điện, quá trình đấu dây cần tuân thủ một số nguyên tắc kỹ thuật quan trọng:
- Không đấu nhầm input và output: đấu sai chiều có thể làm công tắc hoạt động không ổn định hoặc mất an toàn.
- Kiểm tra thông mạch sau khi lắp: dùng đồng hồ đo để xác nhận cả L và N đều được đóng/ngắt đúng trạng thái.
- Sử dụng dây dẫn đúng tiết diện: phù hợp với công suất tải, tránh hiện tượng quá nhiệt hoặc sụt áp.
So sánh công tắc hai cực và công tắc một cực
Việc lựa chọn giữa công tắc hai cực và công tắc một cực phụ thuộc vào mức độ an toàn cần thiết và đặc tính của thiết bị sử dụng. Mỗi loại công tắc có chức năng và phạm vi ứng dụng khác nhau, phù hợp với từng tình huống cụ thể.
Khác biệt về chức năng
- Công tắc hai cực: ngắt đồng thời cả dây nóng (L) và dây nguội (N), giúp cách ly hoàn toàn thiết bị khỏi nguồn điện.
- Công tắc một cực: chỉ ngắt dây nóng (L), dây nguội vẫn nối trực tiếp với nguồn.
Trường hợp sử dụng phù hợp:
- Công tắc hai cực: phù hợp cho thiết bị công suất lớn, khu vực ẩm ướt hoặc nơi yêu cầu an toàn điện cao.
- Công tắc một cực: dùng cho đèn chiếu sáng và các thiết bị nhỏ, ít rủi ro về rò điện.
Công tắc ON/OFF trong smart home

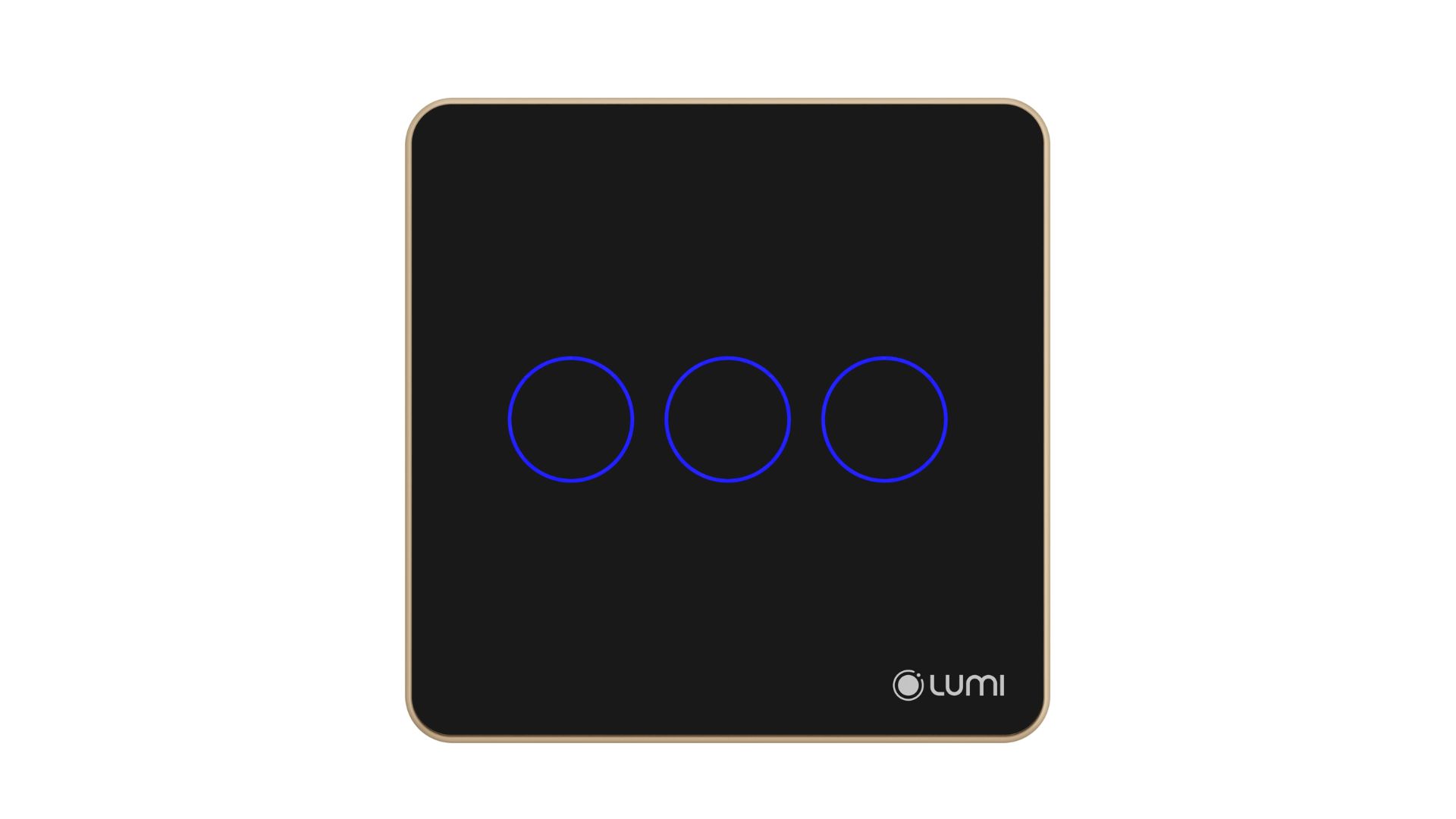

Các loại công tắc ON/OFF thông minh phổ biến
Trong hệ thống nhà thông minh, công tắc hai cực được nâng cấp với khả năng điều khiển từ xa và tự động hóa, vừa đảm bảo an toàn điện vừa tăng tính tiện nghi cho người dùng.
- Công tắc hai cực WiFi: kết nối trực tiếp router, điều khiển qua app, phù hợp lắp đặt nhanh.
- Công tắc hai cực Zigbee, Z-Wave: hoạt động ổn định, độ trễ thấp, phù hợp hệ smart home chuyên nghiệp.
- Công tắc cảm ứng 2 cực, relay 2 cực: thiết kế hiện đại, dễ tích hợp cho bình nóng lạnh, máy bơm, thiết bị tải lớn..
Bạn có thể xem thêm các mẫu công tắc 2 cực Zigbee tại đây IoT Minh Hoàng
Lợi ích khi dùng công tắc hai cực trong nhà thông minh
Việc sử dụng công tắc hai cực thông minh giúp hệ thống smart home vận hành an toàn và hiệu quả hơn.
- Tự động hóa an toàn: ngắt hoàn toàn nguồn điện theo kịch bản, lịch trình hoặc khi không sử dụng.
- Bảo vệ thiết bị quá tải: hạn chế rủi ro rò điện, chập cháy trong quá trình vận hành.
- Điều khiển linh hoạt: quản lý thiết bị qua app, hẹn giờ, automation hoặc điều khiển giọng nói.
Công tắc hai cực đóng vai trò quan trọng trong việc nâng cao an toàn điện nhờ khả năng ngắt đồng thời cả dây nóng và dây nguội, giúp thiết bị được cách ly hoàn toàn khỏi nguồn điện. Với tính ứng dụng cao trong điện dân dụng, công nghiệp và hệ thống smart home, loại công tắc này đặc biệt phù hợp cho thiết bị công suất lớn và môi trường ẩm ướt. Nếu bạn cần tư vấn lựa chọn hoặc lắp đặt công tắc hai cực thông minh, smart switch Zigbee/WiFi đúng kỹ thuật, hãy liên hệ IoT Minh Hoàng để được tư vấn hỗ trợ sản phẩm phù hợp với ngôi nhà của bạn.giải pháp phù hợp và an toàn.
