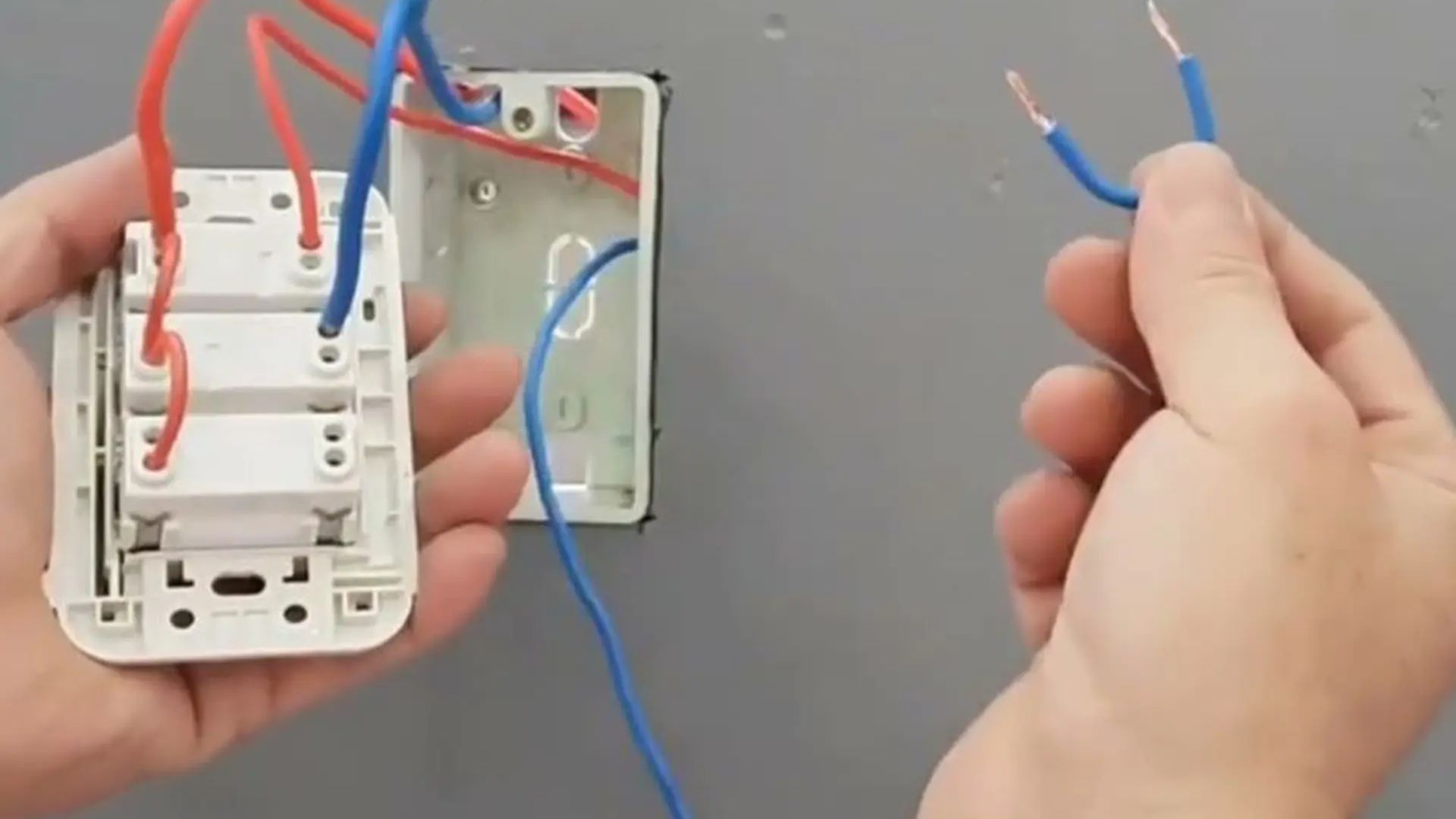

Nhiều người nghĩ rằng cách đấu công tắc là việc phức tạp và chỉ thợ điện mới làm được. Thực tế, nếu nắm rõ cấu tạo cơ bản và vị trí đấu dây đúng chuẩn, bạn hoàn toàn có thể tự đấu công tắc cho đèn, quạt hoặc ổ cắm trong nhà một cách an toàn. Ở bài viết này, IOT Minh Hoàng tổng hợp đầy đủ sơ đồ, hướng dẫn đấu công tắc 1 chiều, 2 chiều, công tắc đôi, công tắc thông minh,… giúp bạn dễ dàng thực hành mà không cần nhiều kiến thức chuyên môn.
Nguyên lý hoạt động của công tắc điện
Công tắc điện là gì và hoạt động như thế nào?
Một công tắc điện đơn giản là thiết bị dùng để ngắt hoặc cấp nguồn điện cho đèn, quạt, ổ cắm, tùy theo thiết kế mạch. Khi công tắc ở vị trí “bật”, nó đóng mạch, cho phép dòng điện chảy từ nguồn đến thiết bị, làm đèn sáng hoặc quạt quay. Khi gạt sang “tắt”, công tắc mở mạch, ngắt dòng điện, khiến thiết bị dừng hoạt động.
Dây nóng – dây nguội và vị trí cần đấu
Trong hệ thống điện nhà ở, có hai dây chính: dây nóng (ký hiệu L) và dây nguội (ký hiệu N). Khi đấu công tắc, chỉ dây nóng (L) được chuyển qua công tắc để điều khiển. Dây nguội (N) không đi qua công tắc mà chạy thẳng đến thiết bị.
Cách đấu công tắc đúng:
- Đầu dây nóng từ nguồn vào terminal COM (common) của công tắc.
- Đầu dây từ terminal L1 (hoặc ra bóng đèn) đi tới thiết bị.
- Dây nguội nối thẳng từ nguồn đến thiết bị, không qua công tắc.
Các loại công tắc phổ biến và ứng dụng thực tế
Việc nắm rõ các loại công tắc điện sẽ giúp bạn chọn đúng thiết kế phù hợp cho từng khu vực trong nhà và đấu dây chính xác theo nhu cầu sử dụng. Mỗi loại công tắc có cấu tạo và ứng dụng riêng
- Công tắc 1 chiều: loại công tắc đơn giản và phổ biến nhất, dùng để điều khiển một đèn hoặc một thiết bị từ một vị trí duy nhất. Thường lắp trong phòng ngủ, phòng khách hoặc các vị trí cần bật/tắt trực tiếp.
- Công tắc 2 chiều (đảo chiều): cho phép bật hoặc tắt đèn từ hai vị trí khác nhau, rất hữu ích tại cầu thang, hành lang, nhà kho hoặc các không gian dài. Thiết kế gồm hai công tắc liên kết bằng hai dây trung gian để đảo trạng thái mạch.
- Công tắc đôi (hai nút): hai nút điều khiển độc lập, giúp bật/tắt hai đèn hoặc hai thiết bị riêng biệt trên cùng một mặt công tắc. Loại này phù hợp phòng ngủ, phòng khách hoặc khu vực có nhiều nguồn sáng.
Sơ đồ và cách đấu công tắc điện đơn giản nhất

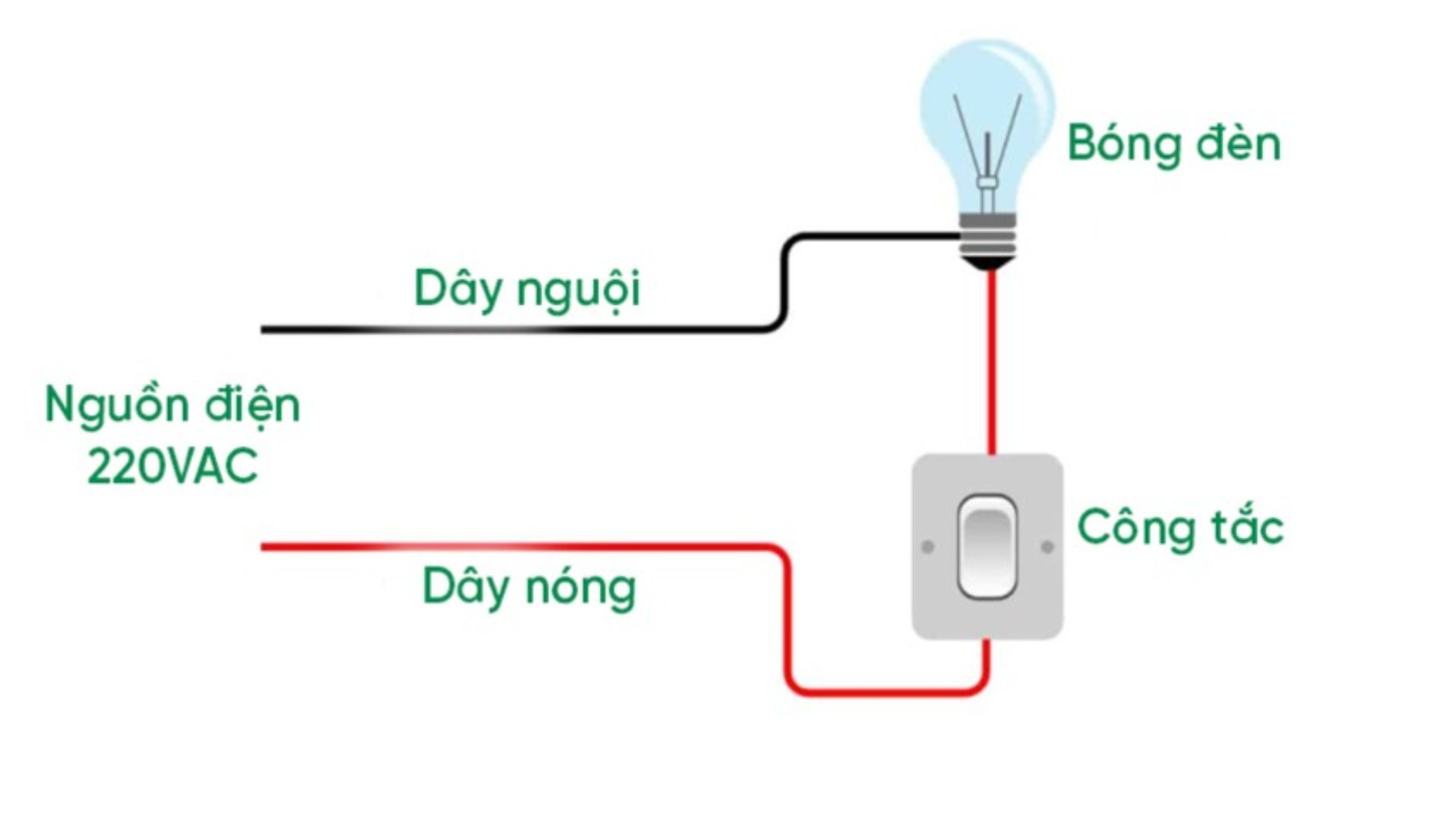

Cách đấu công tắc 1 chiều
Công tắc 1 chiều là loại đơn giản và phổ biến nhất, dùng để điều khiển một thiết bị từ một vị trí.
Giải thích sơ đồ:
- Nguồn L (dây nóng) đi vào chân COM của công tắc
- Từ chân L1, dây nóng đi tới bóng đèn/quạt
- Dây N (dây nguội) đi thẳng từ nguồn đến thiết bị
Cách đấu công tắc 1 chiều theo từng bước:
- Bước 1: Ngắt aptomat để đảm bảo an toàn trước khi thao tác.
- Bước 2: Xác định dây nóng và dây nguội bằng bút thử điện.
- Bước 3: Tuốt vỏ dây nóng khoảng 8–10 mm, đưa vào chân COM của công tắc và siết vít chặt.
- Bước 4: Dây từ chân L1 nối tới thiết bị (ví dụ: bóng đèn).
- Bước 5: Dây nguội (N) nối trực tiếp từ nguồn vào thiết bị.
- Bước 6: Kiểm tra lại toàn bộ mối nối, đảm bảo không để lộ lõi đồng.
- Bước 7: Đóng aptomat để kiểm tra hoạt động của công tắc.

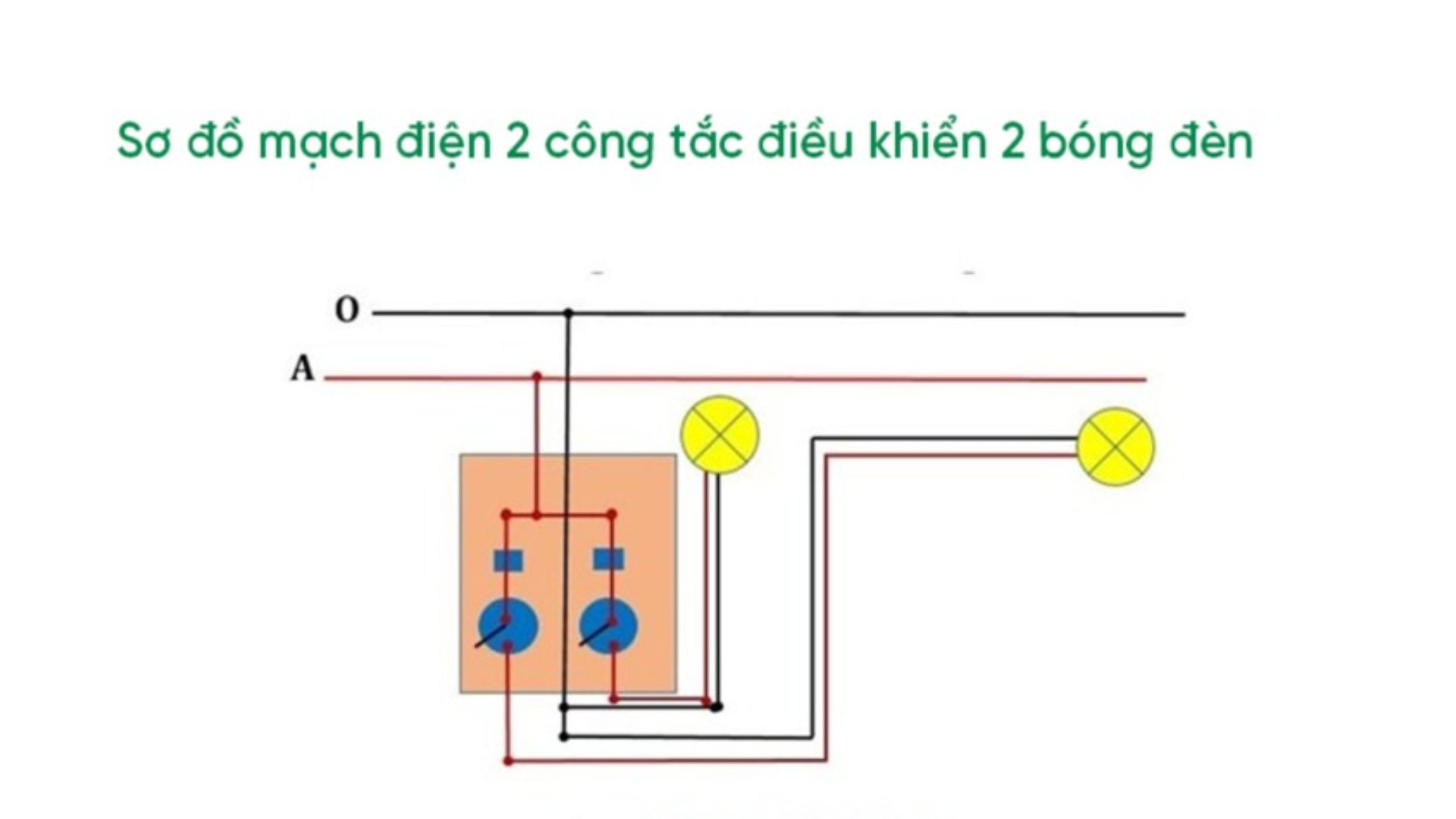

Cách đấu công tắc đôi
Công tắc đôi là loại có hai nút điều khiển độc lập, cho phép bật/tắt hai đèn hoặc hai thiết bị khác nhau trên cùng một mặt công tắc.
Giải thích sơ đồ:
- Dây nóng (L) từ nguồn đi vào chân COM chung của công tắc đôi (hoặc một trong hai COM, sau đó dùng jumper nối sang COM còn lại).
- Từ chân L1 của nút thứ nhất, dây đi tới đèn/thiết bị số 1.
- Từ chân L2 của nút thứ hai, dây đi tới đèn/thiết bị số 2.
- Dây nguội (N) đi thẳng từ nguồn tới cả hai thiết bị, không đi qua công tắc.
Cách đấu công tắc đôi theo từng bước:
- Bước 1: Ngắt aptomat để đảm bảo an toàn trước khi thao tác.
- Bước 2: Xác định dây nóng và dây nguội bằng bút thử điện.
- Bước 3: Đưa dây nóng từ nguồn vào chân COM, siết vít chặt. Nếu công tắc đôi có hai chân COM tách biệt, dùng jumper nối COM 1 → COM 2.
- Bước 4: Từ L1, nối dây nóng đi đến thiết bị số 1.
- Bước 5: Từ L2, nối dây nóng đi đến thiết bị số 2.
- Bước 6: Dây nguội (N) từ nguồn nối thẳng tới cả hai thiết bị.
- Bước 7: Kiểm tra lại toàn bộ mối nối, đảm bảo không để lộ lõi đồng hoặc dây tuột khỏi terminal.
- Bước 8: Đóng aptomat và kiểm tra hoạt động từng nút công tắc.

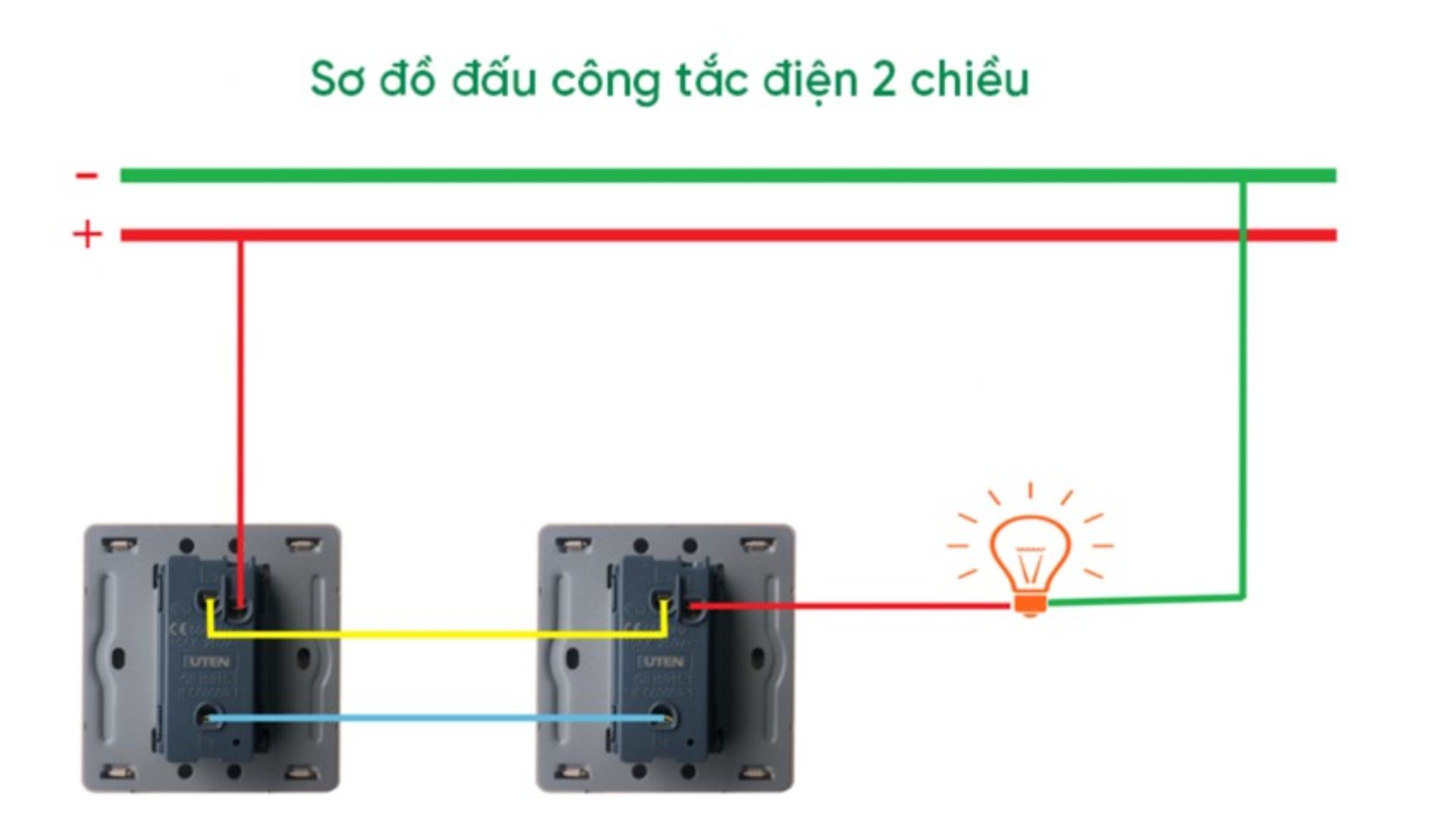

Cách đấu công tắc 2 chiều (đảo chiều)

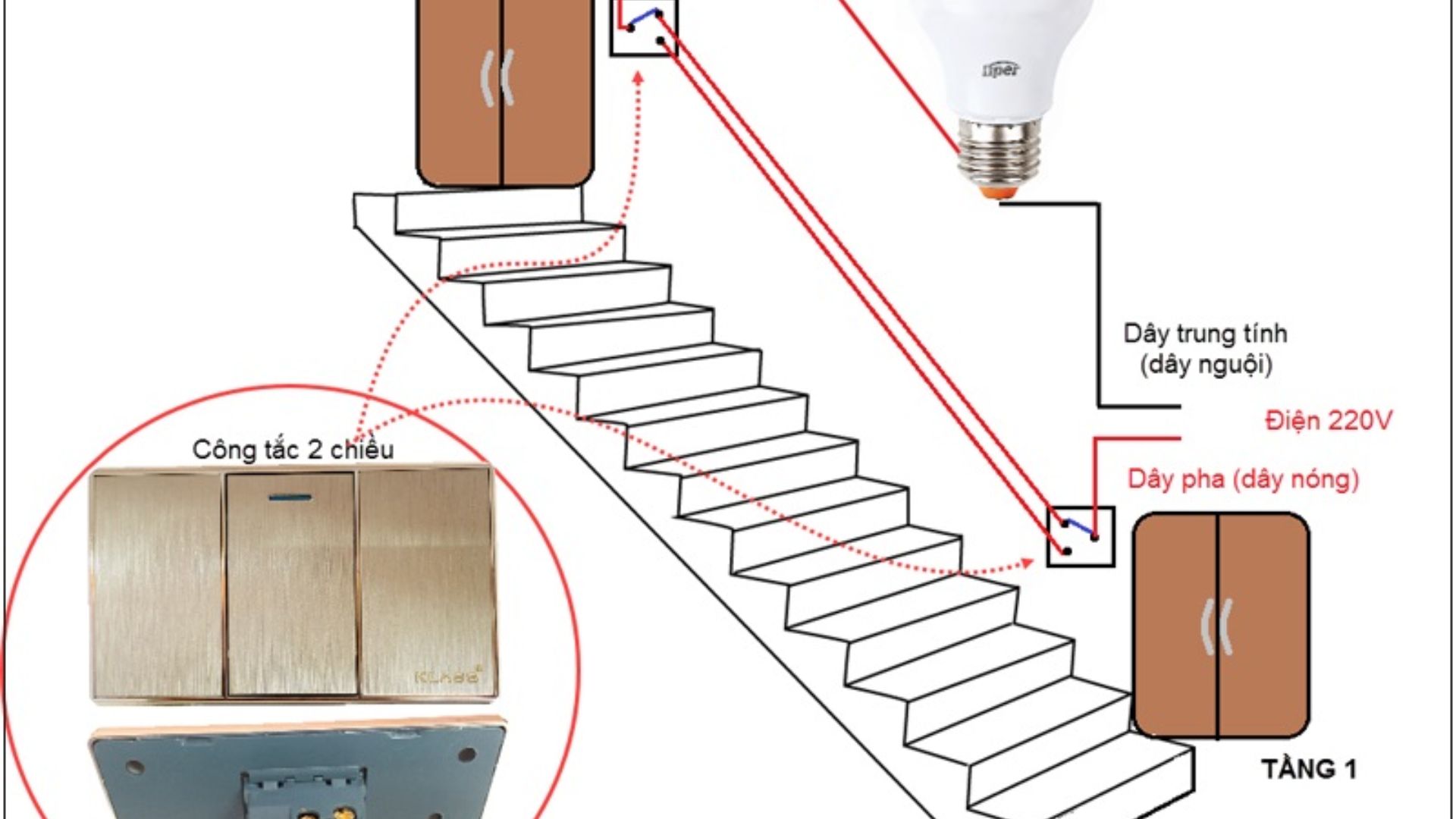

Công tắc 2 chiều (hay công tắc đảo chiều) được dùng khi bạn muốn bật/tắt một đèn từ hai vị trí khác nhau, thường gặp ở cầu thang, hành lang, phòng ngủ có hai cửa.
Giải thích sơ đồ:
- Dây nóng (L) từ nguồn đi vào chân COM của công tắc số 1.
- Hai dây trung gian (traveler wires) nối: L1 (công tắc 1) → L1 (công tắc 2) và L2 (công tắc 1) → L2 (công tắc 2)
- Chân COM của công tắc số 2 nối dây nóng đi đến bóng đèn.
Dây nguội (N) đi thẳng từ nguồn tới bóng đèn.
Cách đấu công tắc 2 chiều theo từng bước:
- Bước 1: Ngắt aptomat toàn bộ khu vực trước khi thao tác.
- Bước 2: Xác định dây nóng và dây nguội bằng bút thử điện.
- Bước 3: Đưa dây nóng từ nguồn vào COM của công tắc thứ nhất, siết vít chặt.
- Bước 4: Nối hai dây trung gian giữa hai công tắc: L1 ↔ L1 và L2 ↔ L2, đảm bảo dây gọn, không chồng chéo.
- Bước 5: Từ COM của công tắc thứ hai, đưa dây nóng vào bóng đèn.
- Bước 6: Dây nguội (N) từ nguồn nối trực tiếp vào bóng đèn.
- Bước 7: Kiểm tra lại toàn bộ mối nối, tránh lộ lõi dẫn điện.
- Bước 8: Đóng aptomat và thử bật/tắt đèn từ cả hai vị trí.
Hướng dẫn đấu công tắc điện chi tiết cho người mới
Chuẩn bị dụng cụ và thiết bị cần có
Trước khi tiến hành đấu nối, bạn cần chuẩn bị đầy đủ các dụng cụ hỗ trợ để đảm bảo thao tác nhanh và an toàn:
- Tua vít (2 cạnh và 4 cạnh)
- Bút thử điện hoặc đồng hồ đo điện
- Băng keo điện cách nhiệt
- Kìm tuốt dây / kìm cắt
- Đế âm và công tắc tương ứng với loại bạn muốn lắp
- Dây điện lõi đồng đúng tiết diện
Các dụng cụ này giúp bạn xác định đúng dây nóng – dây nguội, thao tác siết vít chắc chắn và đảm bảo các mối nối đạt tiêu chuẩn an toàn.
Xem thêm: Cách cài đặt công tắc thông minh
Các bước thực hành an toàn
Khi đấu công tắc điện tại nhà, bạn cần tuân thủ các bước sau để đảm bảo an toàn:
- Ngắt điện hoàn toàn bằng aptomat, tránh nguy cơ bị điện giật.
- Xác định dây nóng/nguội bằng bút thử điện: dây chạm bút thử và đèn sáng là dây nóng (L), không sáng là dây nguội (N)
- Đấu dây theo đúng sơ đồ đã chọn: luôn kiểm tra lại màu dây hoặc đánh dấu dây để tránh nhầm lẫn khi thao tác.
- Kiểm tra lại trước khi cấp điện: nhẹ nhàng kéo thử từng dây để chắc rằng không dây nào bị tuột.
Những lỗi thường gặp khi đấu công tắc và cách tránh
Trong quá trình tự đấu công tắc, người mới thường gặp phải một số lỗi kỹ thuật dẫn đến công tắc không hoạt động, chập cháy hoặc mất an toàn điện. Dưới đây là những lỗi phổ biến nhất và cách khắc phục để bạn có thể chủ động xử lý.
- Đấu nhầm dây nóng – dây nguội: luôn kiểm tra dây bằng bút thử điện; dây làm sáng bút thử điện là dây nóng (L).
- Đấu dây lỏng gây chập cháy: siết vít chắc tay, dùng dây đúng tiết diện và đảm bảo lõi đồng không bị lộ.
- Công tắc không hoạt động do sai sơ đồ: kiểm tra sơ đồ trước khi đấu; đọc ký hiệu COM, L1, L2 kỹ lưỡng; đánh dấu dây để tránh nhầm.
- Công tắc bị nhiễu hoặc đánh lửa khi bật: vệ sinh mối nối, thay dây đúng tiết diện, hoặc sử dụng công tắc chất lượng cao phù hợp tải.
Cách đấu công tắc sẽ trở nên đơn giản hơn rất nhiều khi bạn hiểu đúng sơ đồ và xác định chính xác dây nóng và dây nguội. Mỗi loại công tắc phù hợp với một nhu cầu khác nhau: công tắc 1 chiều dễ thực hiện và phù hợp hầu hết không gian; công tắc đôi giúp điều khiển hai thiết bị độc lập nhưng cần chú ý dây nóng chung; còn công tắc 2 chiều tuy phức tạp hơn nhưng lại rất tiện lợi cho cầu thang hoặc hành lang. Nếu gặp trường hợp phức tạp hoặc chưa tự tin, bạn nên nhờ thợ có chuyên môn để đảm bảo hệ thống hoạt động ổn định và an toàn lâu dài.
