Nguyên lý hoạt động của khởi động từ chi tiết, dễ hiểu

Khởi động từ là thiết bị đóng cắt quan trọng trong điều khiển motor và mạch điện công suất lớn. Trong giải pháp cổng tự động, cửa cuốn và barie, khởi động từ giữ vai trò trung tâm trong việc điều khiển motor đóng – mở, đảo chiều và bảo vệ thiết bị khi vận hành liên tục. Hiểu rõ nguyên lý hoạt động của khởi động từ giúp kỹ thuật viên nắm được cơ chế cuộn hút, tiếp điểm và quá trình đóng – nhả, từ đó thiết kế và vận hành hệ thống cổng tự động an toàn, ổn định và bền bỉ.

Khởi động từ là gì?

Định nghĩa khởi động từ

Khởi động từ (Contactor) là thiết bị điện dùng để đóng – cắt mạch điện công suất lớn thông qua tín hiệu điều khiển có công suất nhỏ. Nhờ cơ cấu cuộn hút và hệ thống tiếp điểm, khởi động từ cho phép điều khiển động cơ, máy móc từ xa một cách an toàn, ổn định và phù hợp với vận hành liên tục trong công nghiệp.

Phân biệt khởi động từ với rơ-le và aptomat

Khởi động từ, rơ-le và aptomat đều là thiết bị đóng cắt điện, nhưng khác nhau rõ rệt về chức năng và phạm vi sử dụng. Rơ-le thường chỉ phù hợp với mạch điều khiển dòng nhỏ, không được thiết kế để đóng cắt dòng công suất lớn hoặc làm việc với tần suất cao. Aptomat có nhiệm vụ chính là bảo vệ mạch điện, tự động ngắt khi xảy ra quá tải hoặc ngắn mạch, không phù hợp cho việc đóng cắt vận hành thường xuyên.

Trong hệ thống cổng tự động, motor cổng thường có dòng khởi động lớn, cần đảo chiều mở – đóng liên tục và làm việc trong môi trường ngoài trời. Vì vậy, rơ-le thông thường không đủ khả năng chịu tải, còn aptomat không đáp ứng yêu cầu điều khiển. Khởi động từ là thiết bị phù hợp nhất để đảm nhiệm vai trò đóng – cắt motor cổng một cách an toàn, ổn định và đáp ứng tốt yêu cầu vận hành lâu dài của giải pháp cổng tự động.

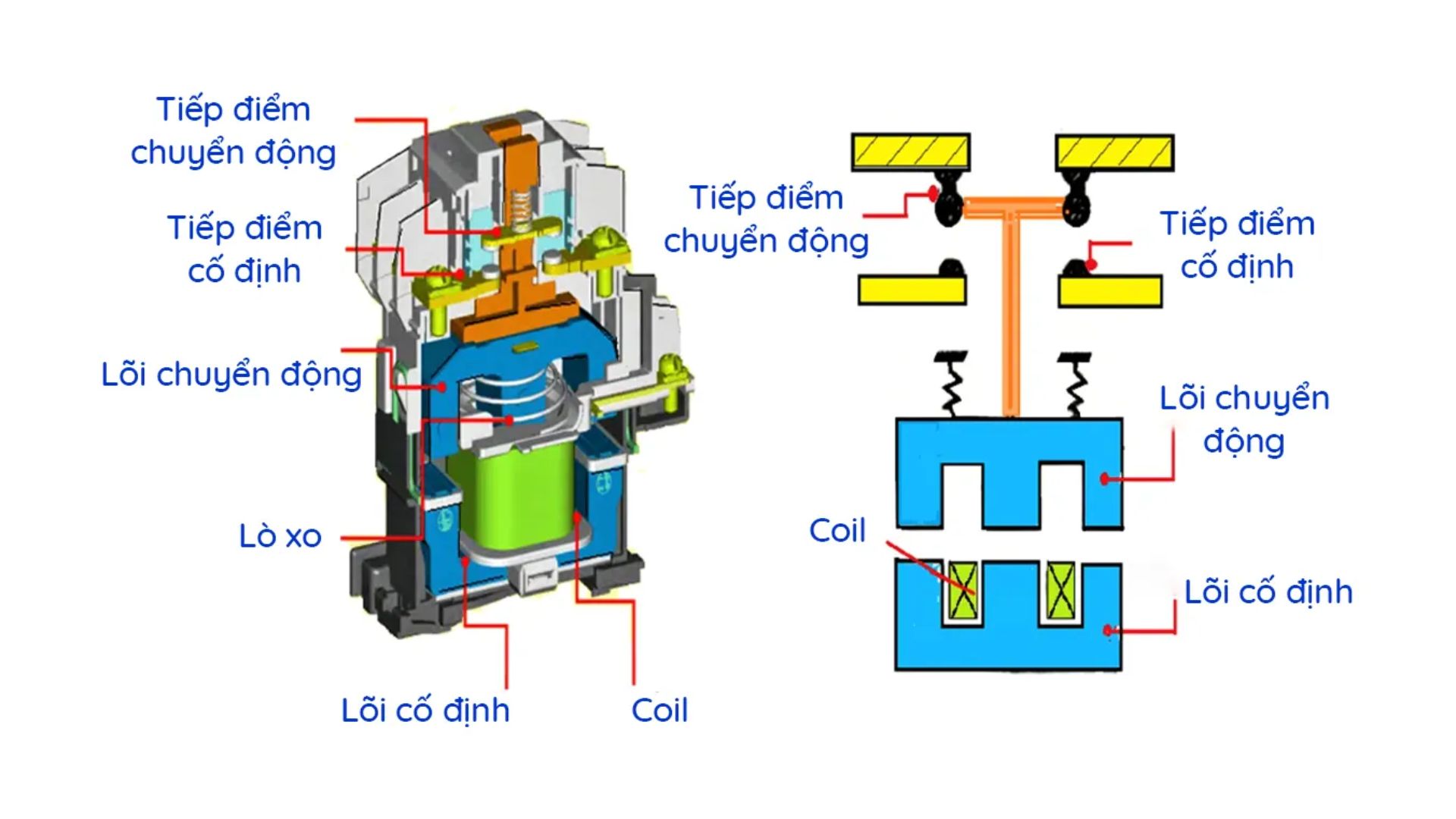

Cấu tạo cơ bản của khởi động từ

Cuộn dây hút (cuộn coil)

Cuộn coil là bộ phận nhận điện áp điều khiển (thường 24V, 48V, 110V hoặc 220V) để tạo ra từ trường. Khi được cấp điện, cuộn coil sinh lực hút điện từ, đóng vai trò “kích hoạt” toàn bộ khởi động từ hoạt động mà không cần đưa dòng công suất lớn vào mạch điều khiển.

Lõi sắt từ (lõi tĩnh & lõi động)

Lõi sắt gồm phần tĩnh và phần động, hoạt động theo nguyên lý nam châm điện. Khi cuộn coil có điện, lõi động bị hút về lõi tĩnh, tạo ra chuyển động cơ học để kéo các tiếp điểm đóng hoặc mở một cách đồng bộ, chính xác.

Hệ thống tiếp điểm chính

Tiếp điểm chính thường ở trạng thái thường mở (NO) và chỉ đóng khi khởi động từ hút. Đây là bộ phận trực tiếp dẫn dòng điện công suất lớn cấp cho động cơ hoặc tải, được thiết kế chịu dòng cao và đóng cắt nhiều lần.

Tiếp điểm phụ

Tiếp điểm phụ gồm NO và NC, không dùng để cấp nguồn cho tải mà phục vụ mạch điều khiển. Chúng thường được sử dụng cho chức năng tự giữ, liên động hoặc báo trạng thái, giúp mạch vận hành logic và an toàn hơn.

Lò xo hồi vị và vỏ cách điện

Lò xo hồi vị có nhiệm vụ đưa lõi động và tiếp điểm trở về trạng thái ban đầu khi mất điện cuộn coil, đảm bảo ngắt mạch an toàn. Vỏ cách điện bao bọc toàn bộ khởi động từ, giúp cách ly điện, bảo vệ người vận hành và thiết bị xung quanh.

Nguyên lý hoạt động của khởi động từ

Để điều khiển motor cổng tự động một cách an toàn và chính xác, việc hiểu rõ nguyên lý hoạt động của khởi động từ là nền tảng quan trọng. Về bản chất, khởi động từ hoạt động dựa trên quá trình chuyển đổi tín hiệu điều khiển công suất nhỏ → lực hút điện từ → chuyển động cơ học → đóng cắt mạch điện công suất lớn, cho phép motor cổng vận hành mà không đưa dòng lớn trực tiếp qua mạch điều khiển.

Trạng thái ban đầu (chưa cấp điện)

Khi chưa cấp điện cho cuộn coil, khởi động từ ở trạng thái nghỉ. Cuộn coil không có dòng điện nên không tạo ra từ trường, lõi động không bị hút về lõi tĩnh. Các tiếp điểm chính ở trạng thái mở, mạch động lực bị ngắt và motor cổng tự động chưa hoạt động, cánh cổng đứng yên ở vị trí đóng hoặc mở.

Quá trình đóng khởi động từ

Khi hệ thống nhận lệnh mở hoặc đóng cổng (từ nút bấm, remote hoặc bộ điều khiển trung tâm), điện áp điều khiển được cấp vào cuộn coil. Dòng điện chạy qua cuộn dây sinh ra từ trường, hút lõi sắt động tiến về lõi tĩnh. Chuyển động cơ học này kéo theo hệ thống tiếp điểm chính đóng lại, cho phép dòng điện công suất lớn cấp cho motor cổng, làm motor quay và kéo cánh cổng mở hoặc đóng theo yêu cầu.

Quá trình nhả khởi động từ

Khi lệnh điều khiển bị ngắt hoặc cổng đã đến vị trí giới hạn, nguồn cấp cho cuộn coil bị cắt. Từ trường triệt tiêu, lò xo hồi vị đẩy lõi động trở về vị trí ban đầu, làm các tiếp điểm mở ra. Mạch động lực bị ngắt và motor cổng dừng hoạt động, đảm bảo cổng dừng đúng vị trí và an toàn cho người sử dụng.

Nguyên lý điện từ trong khởi động từ

Vì sao cuộn coil tạo được lực hút?

Khi dòng điện chạy qua cuộn coil, hiện tượng nam châm điện xảy ra: dòng điện sinh ra từ trường bao quanh cuộn dây. Từ trường này tập trung trong lõi sắt, tạo lực hút kéo lõi động về lõi tĩnh. Lực hút điện từ phụ thuộc vào cường độ dòng điện và đặc tính cuộn dây, đây chính là nền tảng của nguyên lý hoạt động của khởi động từ.

Hiện tượng rung, kêu của khởi động từ

Với khởi động từ dùng dòng xoay chiều, từ trường biến thiên theo chu kỳ có thể gây rung và tiếng kêu khi hút. Để khắc phục, nhà sản xuất tích hợp vòng ngắn mạch (shading ring) trên lõi sắt, giúp duy trì từ thông ổn định, giảm rung, giảm ồn và đảm bảo tiếp điểm đóng chắc trong suốt quá trình làm việc.

Nguyên lý hoạt động của khởi động từ trong mạch điều khiển

Mạch điều khiển đơn giản

Trong hệ thống cổng tự động, mạch điều khiển không chỉ sử dụng nút nhấn ON/OFF đơn giản mà còn nhận tín hiệu từ remote điều khiển từ xa, nút bấm tường, đầu đọc thẻ hoặc bộ điều khiển trung tâm. Khi có tín hiệu mở hoặc đóng cổng, mạch điều khiển sẽ cấp điện cho cuộn coil khởi động từ tương ứng. Dù tín hiệu điều khiển đến từ đâu, nguyên lý hoạt động của khởi động từ vẫn không thay đổi: cấp điện cho cuộn coil để đóng tiếp điểm, điều khiển motor cổng vận hành an toàn và chính xác.

Nguyên lý tự giữ của khởi động từ

Cơ chế tự giữ sử dụng tiếp điểm phụ NO mắc song song với nút ON. Khi khởi động từ đã hút, tiếp điểm phụ này đóng lại và duy trì nguồn cho cuộn coil, nên motor vẫn tiếp tục chạy dù đã nhả nút ON. Đây là điểm then chốt trong nguyên lý hoạt động của khởi động từ trong mạch điều khiển.

Nguyên lý dừng mạch

Trong hệ thống cổng tự động, dừng mạch thường được thực hiện thông qua tiếp điểm STOP (thường đóng – NC) hoặc tín hiệu dừng từ bộ điều khiển trung tâm. Khi tiếp điểm STOP bị ngắt hoặc hệ thống nhận lệnh dừng, mạch cấp điện cho cuộn coil bị hở, khiến cuộn coil mất điện. Từ trường triệt tiêu làm khởi động từ nhả, các tiếp điểm chính mở ra và motor cổng dừng hoạt động. Cơ chế này đảm bảo dừng cổng chủ động, nhanh và an toàn, đặc biệt trong các tình huống khẩn cấp hoặc khi phát hiện sự cố.

Khởi động từ kết hợp rơ-le nhiệt hoạt động thế nào?

Vai trò của rơ-le nhiệt

Trong hệ thống cổng tự động, rơ-le nhiệt giúp bảo vệ motor khỏi tình trạng quá tải kéo dài, thường xảy ra khi cổng bị kẹt, ma sát lớn hoặc đóng – mở liên tục vượt thiết kế.

Nguyên lý ngắt mạch khi quá tải

Khi motor cổng bị quá tải, rơ-le nhiệt tác động và mở tiếp điểm bảo vệ, cắt nguồn cấp cho cuộn coil khởi động từ. Khởi động từ nhả, motor dừng hoạt động, giúp ngăn ngừa cháy motor và hư hỏng cơ cấu cổng.

Các chế độ hoạt động phổ biến của khởi động từ

Khởi động trực tiếp động cơ

Khởi động trực tiếp là phương án đơn giản và phổ biến nhất, sử dụng một khởi động từ để cấp điện thẳng cho động cơ. Cách này phù hợp với động cơ công suất nhỏ đến trung bình, ít yêu cầu về hạn chế dòng khởi động và cần vận hành nhanh, dễ bảo trì.

Đảo chiều quay động cơ

Chế độ đảo chiều dùng hai khởi động từ liên động, cho phép đổi chiều quay bằng cách hoán đổi hai pha cấp vào động cơ. Phương án này thường áp dụng cho tời, băng tải, cửa cuốn…, nơi cần điều khiển thuận – nghịch an toàn và tránh đóng đồng thời gây ngắn mạch.

Khởi động sao – tam giác (nguyên lý tổng quát)

Đây là phương án dùng ba khởi động từ để giảm dòng khởi động cho động cơ công suất lớn. Ban đầu động cơ chạy ở nối sao để giảm dòng, sau đó chuyển sang nối tam giác khi đã ổn định, giúp bảo vệ lưới điện và tăng tuổi thọ thiết bị.

Các lỗi thường gặp liên quan đến nguyên lý hoạt động

Khởi động từ không hút

Nguyên nhân phổ biến là cuộn coil bị đứt, cháy hoặc điện áp điều khiển không đúng định mức (quá thấp hoặc sai loại AC/DC). Giải pháp là kiểm tra điện áp cấp cho coil, đối chiếu thông số kỹ thuật và thay cuộn coil phù hợp khi phát hiện hư hỏng.

Khởi động từ hút nhưng không giữ

Lỗi này thường xuất phát từ tiếp điểm tự giữ bị hỏng, tiếp xúc kém hoặc mạch điều khiển bị đứt. Khi nhả nút ON, cuộn coil mất nguồn nên khởi động từ nhả ngay. Cần kiểm tra tiếp điểm phụ NO, dây điều khiển và các điểm đấu nối để khôi phục chức năng tự giữ.

Tiếp điểm cháy, dính

Nguyên nhân chính là đóng cắt quá tải, dòng vượt khả năng chịu của tiếp điểm hoặc sử dụng khởi động từ không đúng công suất tải. Giải pháp là chọn khởi động từ đúng dòng định mức, kết hợp rơ-le nhiệt phù hợp và hạn chế đóng cắt khi tải chưa được thiết kế tương ứng.

Ứng dụng thực tế của khởi động từ

Khởi động từ được sử dụng rộng rãi trong nhiều hệ thống điện nhờ khả năng đóng cắt tải lớn an toàn và ổn định. Trong thực tế, thiết bị này xuất hiện phổ biến ở các ứng dụng sau:

• Điều khiển động cơ trong nhà máy: vận hành băng tải, máy nén, máy gia công, dây chuyền sản xuất với tần suất đóng cắt cao.
• Tủ điện công nghiệp: làm phần tử đóng cắt chính cho mạch động lực, kết hợp rơ-le nhiệt và thiết bị bảo vệ.
• Hệ thống HVAC, bơm, quạt: điều khiển quạt thông gió, bơm nước, chiller, AHU với yêu cầu hoạt động ổn định và dễ bảo trì.

Xem thêm: Các loại cổng tự động phổ biến hiện nay

Khởi động từ trong hệ thống cổng tự động hoạt động thế nào?

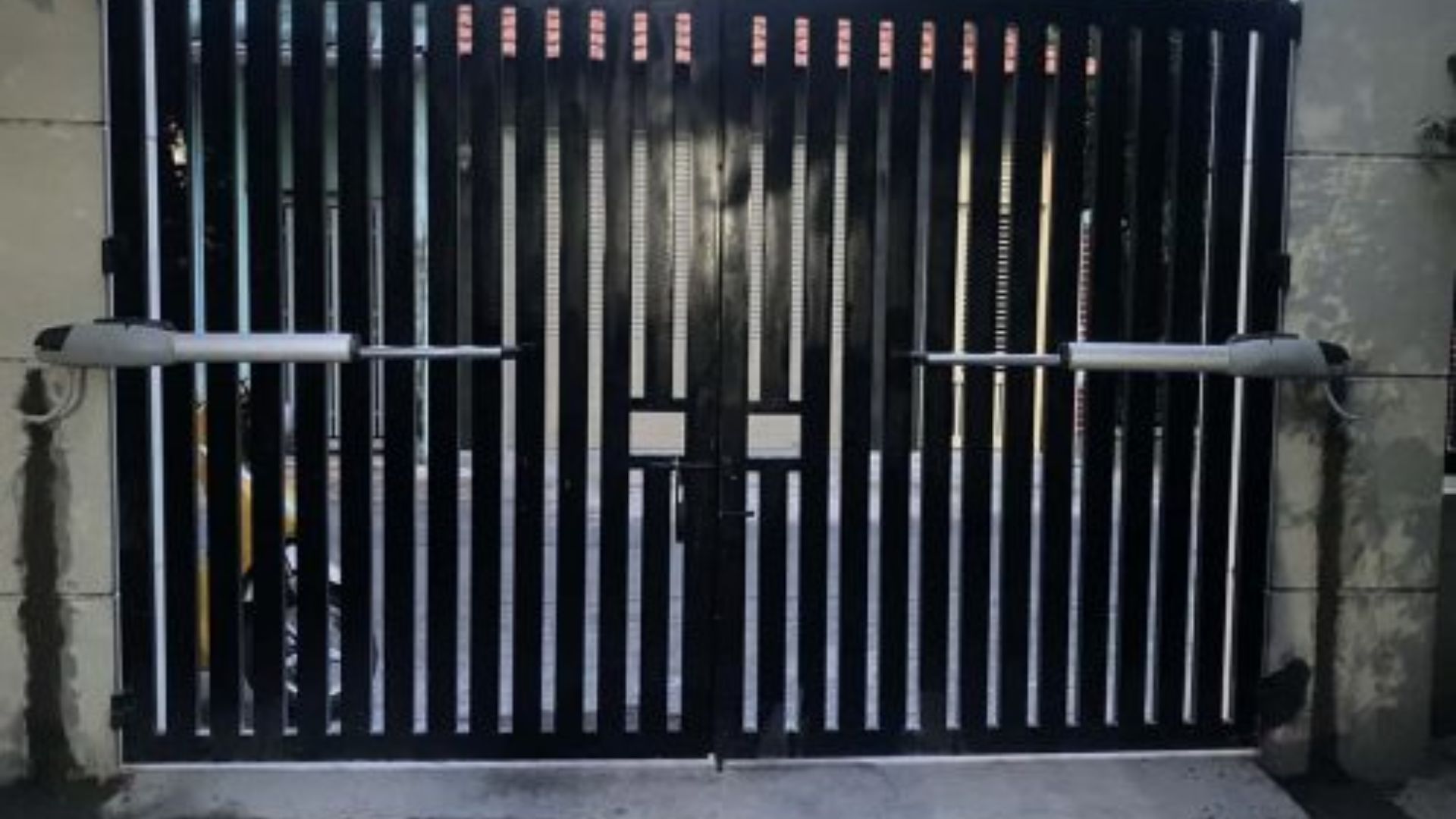

Trong giải pháp cổng tự động, khởi động từ thường được lắp đặt trong tủ điều khiển, đóng vai trò trung tâm trong việc điều khiển motor đóng – mở cổng. Thiết bị này phối hợp với rơ-le nhiệt, công tắc hành trình và bộ điều khiển trung tâm để đảm bảo cổng vận hành đúng trình tự, đảo chiều chính xác và dừng đúng vị trí.

Khi hệ thống nhận lệnh mở cổng, khởi động từ tương ứng được kích hoạt để cấp điện cho motor quay theo chiều mở. Khi nhận lệnh đóng, khởi động từ còn lại sẽ đóng để đảo chiều quay motor. Nhờ cơ chế liên động, hai khởi động từ không thể đóng đồng thời, tránh hiện tượng ngắn mạch và đảm bảo an toàn cho toàn bộ hệ thống. Đây là nền tảng kỹ thuật quan trọng trong mọi giải pháp cổng tự động chuyên nghiệp.

Bên cạnh việc hiểu rõ nguyên lý hoạt động của khởi động từ, các hệ thống cổng tự động hiện đại cần được thiết kế theo hướng an toàn và chủ động hơn. Việc kết hợp khởi động từ với giải pháp giám sát, bảo vệ và điều khiển thông minh giúp phát hiện sớm quá tải, sự cố motor và nâng cao độ tin cậy khi vận hành. Các giải pháp cổng tự động của IoT Minh Hoàng tập trung vào thiết kế mạch điều khiển chuẩn kỹ thuật, tích hợp bảo vệ và tối ưu vận hành lâu dài cho nhà ở, nhà máy và khu công nghiệp.
